系統集成方案

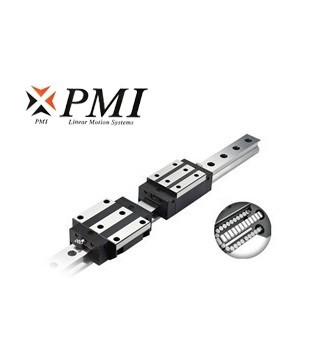

全滾柱型MSR系列

MSR E/LE尺寸表×關閉窗口型號螺栓規格S1S2MSR 25M8M6MSR 30M10M8MSR 35M10M8MSR 45M12M10MSR 55M14M12MSR 65M16M14注*: 單:單滑塊 / 雙:雙滑塊緊密接觸?單位:mm型號外形尺寸滑塊尺寸高度H寬度W長度LW2H2BCC2SL1TT1T2T3NGKe1G1油嘴規格MSR 25EMSR 25LE367097.511

產品簡介
	MSR 系列滾柱型直線導軌由于使用滾柱滾動體取代一般的鋼珠滾動體，因此在相同尺寸的線性滑軌上可提供更高的剛性與負載能力，特別適用于講求高精度、高負載與高剛性的設備需求。
	產品特性
	?超重負荷	?四方向負荷的最佳化設計
	?超高剛性

MSR E/LE尺寸表
	型號螺栓規格S1S2MSR 25M8M6MSR 30M10M8MSR 35M10M8MSR 45M12M10MSR 55M14M12MSR 65M16M14

注*: 單:單滑塊 / 雙:雙滑塊緊密接觸

單位:mm

型號	外形尺寸					滑塊尺寸
型號	高度 H	寬度 W	長度 L	W₂	H₂	B	C	C₂	S	L₁	T	T₁	T₂	T₃	N	G	K	e₁	G₁	油嘴規格
MSR 25E MSR 25LE	36	70	97.5 115.5	23.5	4.8	57	45	40	M8	63.5 83.5	9.5	20.2	10	5.8	6	12	6.6	6.5	M6	G-M6
MSR 30E MSR 30LE	42	90	112.4 135.2	31	6	72	52	44	M10	75.9 98.7	10	21.6	13	6.7	7	12	8	7	M6	G-M6
MSR 35E MSR 35LE	48	100	125.3 153.5	33	6.5	82	62	52	M10	82.3 110.5	12	27.5	15	9.5	8	12	8	7	M6	G-M6
MSR 45E MSR 45LE	60	120	154.2 189.4	37.5	8.1	100	80	60	M12	106.5 141.7	14.5	35.5	15	12.5	10	13.5	10.05	8	M6	G-PT 1/8
MSR 55E MSR 55LE	70	140	185.4 235.4	43.5	10	116	95	70	M14	129.5 179.5	17.5	41	18	15.5	11	13.5	12	7.95	M6	G-PT 1/8
MSR 65LE	90	170	302	53.5	12	142	110	82	M16	230	19.5	56	20	26	16.5	13.5	12	8	M6	G-PT 1/8

型號	導軌尺寸					基本額定負荷		容許靜力矩					重量
	寬度 W₁	高度 H₁	節距 P	E std.	D × h × d	動負荷C kN	靜負荷Co kN	M_p kN-m		M_Y kN-m		M_R kN-m	滑塊 kg	導軌 kg/m
	寬度 W₁	高度 H₁	節距 P	E std.	D × h × d	動負荷C kN	靜負荷Co kN	單*	雙*	單*	雙*	M_R kN-m	滑塊 kg	導軌 kg/m
MSR 25E MSR 25LE	25	23.5	30	20	11 × 9 × 7	29.6 36.3	63.8 82.9	0.65 1.08	3.82 5.94	0.65 1.08	3.82 5.94	0.73 0.95	0.75 0.95	3.5
MSR 30E MSR 30LE	28	27.5	40	20	14 × 12 × 9	42.8 54.0	91.9 124.0	1.09 1.96	6.38 10.60	1.09 1.96	6.38 10.60	1.27 1.75	1.4 1.72	5
MSR 35E MSR 35LE	34	30.5	40	20	14 × 15 × 9	57.9 73.9	123.5 169.0	1.59 2.94	9.56 16.18	1.59 2.94	9.56 16.18	2.09 2.85	1.95 2.45	7
MSR 45E MSR 45LE	45	37	52.5	22.5	20 × 17 × 14	92.8 117.2	193.8 261.6	32.8 5.90	18.76 31.32	3.28 5.90	18.76 31.32	4.40 5.94	3.9 4.5	11.2
MSR 55E MSR 55LE	53	43	60	30	23 × 19.5 × 16	132.8 172.8	270.0 378.0	5.49 10.60	31.18 55.58	5.49 10.60	31.18 55.58	7.33 10.28	6 7.9	15.6
MSR 65LE	63	52	75	35	26 × 22 × 18	277.0	624.0	22.50	117.87	22.50	117.87	20.02	17.6	22.4

MSR S/LS尺寸表

注*: 單:單滑塊 / 雙:雙滑塊緊密接觸

單位:mm

型號	外形尺寸					滑塊尺寸
型號	高度 H	寬度 W	長度 L	W₂	H₂	B	C	S	l	L₁	T	N	G	K	e₁	G₁	油嘴規格
MSR 25S MSR 25LS	40	48	97.5 115.5	12.5	4.8	35	35 50	M6	9	65.5 83.5	9.5	10	12	6.6	6.5	M6	G-M6
MSR 30S MSR 30LS	45	60	112.4 135.2	16	6	40	40 60	M8	12	75.9 98.7	10	10	12	8	7	M6	G-M6
MSR 35S MSR 35LS	55	70	125.3 153.5	18	6.5	50	50 72	M8	14	82.3 110.5	12	15	12	8	7	M6	G-M6
MSR 45S MSR 45LS	70	86	154.2 189.4	20.5	8	60	60 80	M10	19	106.5 141.7	17	20	13.5	10	8	M6	G-PT1/8
MSR 55S MSR 55LS	80	100	185.4 235.4	23.5	10	75	75 95	M12	19	129.5 179.5	18	21	13.5	12	7.95	M6	G-PT1/8
MSR 65LS	90	126	302	31.5	12	76	120	M16	20	230	19.5	16.5	13.5	12	8	M6	G-PT1/8

型號	導軌尺寸					基本額定負荷		容許靜力矩					重量
	寬度 W₁	高度 H₁	節距 P	E std.	D × h × d	動負荷C kN	靜負荷Co kN	M_p kN-m		M_Y kN-m		M_R kN-m	滑塊 kg	導軌 kg/m
	寬度 W₁	高度 H₁	節距 P	E std.	D × h × d	動負荷C kN	靜負荷Co kN	單*	雙*	單*	雙*	M_R kN-m	滑塊 kg	導軌 kg/m
MSR 25S MSR 25LS	23	23.5	30	20	11 × 9 × 7	29.6 36.3	63.8 82.9	0.65 1.08	3.82 5.94	0.65 1.08	3.82 5.94	0.73 0.95	0.65 0.85	3.5
MSR 30S MSR 30LS	28	27.5	40	20	14 × 12 × 9	42.8 54.0	91.9 124.0	1.09 1.96	6.38 10.60	1.09 1.96	6.38 10.60	1.27 1.72	1 1.22	5
MSR 35S MSR 35LS	34	30.5	40	20	14 × 12 × 9	57.9 73.9	123.5 169.0	1.59 2.94	9.56 16.18	1.59 2.94	9.56 16.18	2.09 2.85	1.65 2.15	7
MSR 45S MSR 45LS	45	37	52.5	22.5	20 × 17 × 14	92.8 117.2	193.8 261.6	3.28 5.90	18.76 31.32	3.28 5.90	18.76 31.32	4.40 5.94	3.2 4.1	11.2
MSR 55S MSR 55LS	53	43	60	30	23 × 20 × 16	132.8 172.8	270.0 378.0	5.49 10.60	31.18 55.58	5.49 10.60	31.18 55.58	7.33 10.26	5.1 7	15.6
MSR 65LS	63	52	75	35	26 × 22 × 18	277.0	624.0	22.50	117.87	22.50	117.87	20.02	13.3	22.4
