系統集成方案

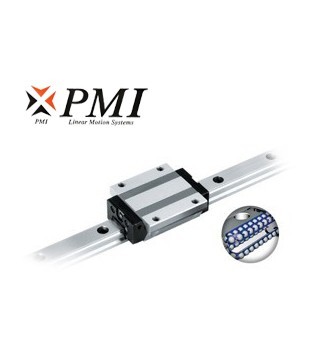

鋼珠鏈帶式重負荷型SME系列

鋼珠鏈帶式重負荷型SME系列

SME系列帶保持器滾珠型線性導軌比起一般標準型線性導軌，搭配鋼珠鏈帶的專利設計，可使其運行更為穩定順暢，特別適用于講求高速度、高精度的設備需求。

SME EA/LEA尺寸表	×關閉窗口
	型號螺栓規格S1S2SME 15M5M4SME 20M6M5SME 25M8M6SME 30M10M8SME 35M10M8SME 45M12M10

注*: 單:單滑塊 / 雙:雙滑塊緊密接觸
注: 滾珠型系列線性滑軌基本額定動負荷的額定疲勞壽命為50km，將50km的額定疲勞壽命的C換算成100km的額定疲勞壽命的C₁₀₀
可利用下式C=C₁₀₀ × 1.26

單位:mm

型號	外形尺寸					滑塊尺寸
型號	高度 H	寬度 W	長度 L	W₂	H₂	B	C	S ×l	L₁	T	T₁	N	G	K	e₁	G₁	油嘴規格
SME 15EA SME 15LEA	24	47	64.4 79.4	16	3.5	38	30	M5 × 8	48 63	5.5	8	5	5.5	2.7	-	M4	G-M4
SME 20EA SME 20LEA	30	63	78.5 97.5	21.5	4.7	53	40	M6 × 10	58.3 77.3	7	10	8	12	3.7	-	M4	G-M6
SME 25EA SME 25LEA	36	70	92 109	23.5	5.8	57	45	M8 × 13	71 88	7	13	10	12	4	-	M4	G-M6
SME 30EA SME 30LEA	42	90	107.6 132.6	31	7.5	72	52	M10 × 15	80 105	12	15	8	12	6.5	5.4	M6	G-M6
SME 35EA SME 35LEA	48	100	120.6 150.6	33	8	82	62	M10 × 15	90 120	12	15	8	12	6.5	6	M6	G-M6
SME 45EA SME 45LEA	60	120	140 174.5	37.5	10	100	80	M12 × 18	106 140.5	12	18	10	13.5	8.5	6.1	M6	G-PT 1/8

型號	導軌尺寸					基本額定負荷		容許靜力矩					重量
	寬度 W₁	高度 H₁	節距 P	E std.	D × h × d	動負荷C kN	靜負荷Co kN	M_p kN-m		M_Y kN-m		M_R kN-m	滑塊 kg	導軌 kg/m
	寬度 W₁	高度 H₁	節距 P	E std.	D × h × d	動負荷C kN	靜負荷Co kN	單*	雙*	單*	雙*	M_R kN-m	滑塊 kg	導軌 kg/m
SME 15EA SME 15LEA	15	13	60	20	7.5 × 5.8 × 4.5	12.5 15.4	20.2 27.5	0.14 0.25	0.69 1.15	0.14 0.25	0.69 1.15	0.16 0.21	0.22 0.29	1.4
SME 20EA SME 20LEA	20	15.5	60	20	9.5 × 8.5 × 6	20.4 25.3	32.1 43.6	0.27 0.49	1.34 2.24	0.27 0.49	1.34 2.24	0.33 0.44	0.42 0.62	2.3
SME 25EA SME 25LEA	23	18	60	20	11 × 9 × 7	28.3 33.0	44.3 56.1	0.45 0.71	2.14 3.20	0.45 0.71	2.14 3.20	0.52 0.66	0.67 0.89	3.2
SME 30EA SME 30LEA	28	23	80	20	14 × 12 × 9	39.4 47.0	59.5 76.5	0.68 1.11	3.37 5.32	0.68 1.11	3.37 5.32	0.83 1.07	1.18 1.54	4.5
SME 35EA SME 35LEA	34	26	80	20	14 × 12 × 9	54.7 67.6	81.0 109.9	1.07 1.92	5.25 8.75	1.07 1.92	5.25 8.75	1.41 1.91	1.74 2.28	6.2
SME 45EA SME 45LEA	45	32	105	22.5	20 × 17 × 14	72.7 90.0	105.8 143.6	1.61 2.88	7.82 13.08	1.61 2.88	7.82 13.08	2.41 3.27	3.22 4.21	10.5

SME EB/LEB尺寸表	×關閉窗口
	型號螺栓規格S1S2SME 15M5M4SME 20M6M5SME 25M8M6

注*: 單:單滑塊 / 雙:雙滑塊緊密接觸
注: 滾珠型系列線性滑軌基本額定動負荷的額定疲勞壽命為50km，將50km的額定疲勞壽命的C換算成100km的額定疲勞壽命的C₁₀₀
可利用下式C=C₁₀₀ × 1.26

單位:mm

型號	外形尺寸					滑塊尺寸
型號	高度 H	寬度 W	長度 L	W₂	H₂	B	C	S × l	L₁	T	T₁	N	G	K	e₁	G₁	油嘴規格
SME 15EB SME 15LEB	24	52	64.4 79.4	18.5	3.5	41	26 36	M5 × 8	48 63	5.5	8	5	5.5	2.7	-	M4	G-M4
SME 20EB SME 20LEB	28	59	78.5 97.5	19.5	4.7	49	32 45	M6 × 8	58.3 77.3	7.0	8	6.0	12	3.7	-	M4	G-M6
SME 25EB SME 25LEB	33	73	92 109	25	5.8	60	35 50	M8 × 10	71 88	7.0	10	7.0	12	4	-	M4	G-M6

型號	導軌尺寸					基本額定負荷		容許靜力矩					重量
	寬度 W₁	高度 H₁	節距 P	E std.	D × h × d	動負荷C kN	靜負荷Co kN	M_p kN-m		M_Y kN-m		M_R kN-m	滑塊 kg	導軌 kg/m
	寬度 W₁	高度 H₁	節距 P	E std.	D × h × d	動負荷C kN	靜負荷Co kN	單*	雙*	單*	雙*	M_R kN-m	滑塊 kg	導軌 kg/m
SME 15EB SME 15LEB	15	13	60	20	7.5 × 5.8 × 4.5	12.5 15.4	20.2 27.5	0.14 0.25	0.69 1.15	0.14 0.25	0.69 1.15	0.16 0.21	0.21 0.27	1.4
SME 20EB SME 20LEB	20	15.5	60	20	9.5 × 8.5 × 6	20.4 25.3	32.1 43.6	0.27 0.49	1.34 2.24	0.27 0.49	1.34 2.24	0.33 0.44	0.39 0.55	2.3
SME 25EB SME 25LEB	23	18	60	20	11 × 9 × 7	28.3 33.0	44.3 56.1	0.45 0.71	2.14 3.20	0.45 0.71	2.14 3.20	0.52 0.66	0.42 0.65	3.2

SME SA/LSA尺寸表	×關閉窗口

注*: 單:單滑塊 / 雙:雙滑塊緊密接觸
注: 滾珠型系列線性滑軌基本額定動負荷的額定疲勞壽命為50km，將50km的額定疲勞壽命的C換算成100km的額定疲勞壽命的C₁₀₀
可利用下式C=C₁₀₀ × 1.26

單位:mm

型號	外形尺寸					滑塊尺寸
型號	高度 H	寬度 W	長度 L	W₂	H₂	B	C	S ×l	L₁	T	N	G	K	e₁	G₁	油嘴規格
SME 15SA SME 15LSA	28	34	64.4 79.4	9.5	3.5	26	26	M4 × 7.5	48 63	6	9	5.5	2.7	-	M4	G-M4
SME 20SA SME 20LSA	30	44	78.5 97.5	12	4.7	32	36 50	M5 × 7	58.3 77.3	6	8	12	3.7	-	M4	G-M6
SME 25SA SME 25LSA	40	48	92 109	12.5	5.8	35	35 50	M6 × 12	71 88	8	14	12	4	-	M4	G-M6
SME 30SA SME 30LSA	45	60	107.6 132.6	16	7.5	40	40 60	M8 × 12	80 105	8	11	12	6.5	5.4	M6	G-M6
SME 35SA SME 35LSA	55	70	120.6 150.6	18	8	50	50 72	M8 × 14	90 120	11	15	12	6.5	6	M6	G-M6
SME 45SA SME 45LSA	70	86	140 174.5	20.5	10	60	60 80	M10 × 20	106 140.5	16	20	13.5	8.5	6.1	M6	G-PT 1/8

型號	導軌尺寸					基本額定負荷		容許靜力矩					重量
	寬度 W₁	高度 H₁	節距 P	E std.	D × h × d	動負荷C kN	靜負荷Co kN	M_p kN-m		M_Y kN-m		M_R kN-m	滑塊 kg	導軌 kg/m
	寬度 W₁	高度 H₁	節距 P	E std.	D × h × d	動負荷C kN	靜負荷Co kN	單*	雙*	單*	雙*	M_R kN-m	滑塊 kg	導軌 kg/m
SME 15SA SME 15LSA	15	13	60	20	7.5 x 5.8 x 4.5	12.5 15.4	20.2 27.5	0.14 0.25	0.69 1.15	0.14 0.25	0.69 1.15	0.16 0.21	0.22 0.25	1.4
SME 20SA SME 20LSA	20	15.5	60	20	9.5 x 8.5 x 6	20.4 25.3	32.1 43.6	0.27 0.49	1.34 2.24	0.27 0.49	1.34 2.24	0.33 0.44	0.30 0.39	2.3
SME 25SA SME 25LSA	23	18	60	20	11 x 9 x 7	28.3 33.0	44.3 56.1	0.45 0.71	2.14 3.20	0.45 0.71	2.14 3.20	0.52 0.66	0.56 0.73	3.2
SME 30SA SME 30LSA	28	23	80	20	14 x 12 x 9	39.4 47.0	59.5 76.5	0.68 1.11	3.37 5.32	0.68 1.11	3.37 5.32	0.83 1.07	0.93 1.21	4.5
SME 35SA SME 35LSA	34	26	80	20	14 x 12 x 9	54.7 67.6	81.0 109.9	1.07 1.92	5.25 8.75	1.07 1.92	5.25 8.75	1.41 1.91	1.57 2.05	6.2
SME 45SA SME 45LSA	45	32	105	22.5	20 x 17 x 14	72.7 90.0	105.8 143.6	1.61 2.88	7.82 13.08	1.61 2.88	7.82 13.08	2.41 3.27	3.06 4.00	10.5

SME SB/LSB & SME SV/LSV尺寸表	×關閉窗口

注*: 單:單滑塊 / 雙:雙滑塊緊密接觸
注: 滾珠型系列線性滑軌基本額定動負荷的額定疲勞壽命為50km，將50km的額定疲勞壽命的C換算成100km的額定疲勞壽命的C₁₀₀
可利用下式C=C₁₀₀ × 1.26

單位:mm

型號	外形尺寸					滑塊尺寸
型號	高度 H	寬度 W	長度 L	W₂	H₂	B	C	S × l	L₁	T	N	G	K	e₁	G₁	油嘴規格
SME 15SB SME 15LSB	24	34	64.4 79.4	9.5	3.5	26	26 34	M4 x 5	48 63	6	5	5.5	2.7	-	M4	G-M4
SME 20SB SME 20LSB	28	42	78.5 97.5	11	4.7	32	32 45	M5 x 5.5	58.3 77.3	6	6	12	3.7	-	M4	G-M6
SME 25SB SME 25LSB	33	48	92 109	12.5	5.8	35	35 50	M6 x 7	71 88	8	7	12	4	-	M4	G-M6
SME 25SV SME 25LSV	36	48	92 109	12.5	5.8	35	35 50	M6 x 9	71 88	8	10	12	4	-	M4	G-M6
SME 30SB SME 30LSB	42	60	107.6 132.6	16	7.5	40	40 60	M8 x 10	80 105	8	8	12	6.5	5.4	M6	G-M6
SME 35SB SME 35LSB	48	70	120.6 150.6	18	8	50	50 72	M8 x 11	90 120	11	8	12	6.5	6	M6	G-M6
SME 45SB SME 45LSB	60	86	140 174.5	20.5	10	60	60 80	M10 x 16	106 140.5	16	10	13.5	8.5	6.1	M6	G-PT 1/8

型號	導軌尺寸					基本額定負荷		容許靜力矩					重量
	寬度 W₁	高度 H₁	節距 P	E std.	D × h × d	動負荷C kN	靜負荷Co kN	M_p kN-m		M_Y kN-m		M_R kN-m	滑塊 kg	導軌 kg/m
	寬度 W₁	高度 H₁	節距 P	E std.	D × h × d	動負荷C kN	靜負荷Co kN	單*	雙*	單*	雙*	M_R kN-m	滑塊 kg	導軌 kg/m
SME 15SB SME 15LSB	15	13	60	20	7.5 x 5.8 x 4.5	12.5 15.4	20.2 27.5	0.14 0.25	0.69 1.15	0.14 0.25	0.69 1.15	0.16 0.21	0.19 0.22	1.4
SME 20SB SME 20LSB	20	15.5	60	20	9.5 x 8.5 x 6	20.4 25.3	32.1 43.6	0.27 0.49	1.34 2.24	0.27 0.49	1.34 2.24	0.33 0.44	0.26 0.35	2.3
SME 25SB SME 25LSB	23	18	60	20	11 x 9 x 7	28.3 33.0	44.3 56.1	0.45 0.71	2.14 3.20	0.45 0.71	2.14 3.20	0.52 0.66	0.31 0.49	3.2
SME 25SV SME 25LSV	23	18	60	20	11 x 9 x 7	28.3 33.0	44.3 56.1	0.45 0.71	2.14 3.20	0.45 0.71	2.14 3.20	0.52 066	0.44 0.62	3.2
SME 30SB SME 30LSB	28	23	80	20	14 x 12 x 9	39.4 47.0	59.5 76.5	0.68 1.11	3.37 5.32	0.68 1.11	3.37 5.32	0.83 1.07	0.85 1.10	4.5
SME 35SB SME 35LSB	34	26	80	20	14 x 12 x 9	54.7 67.6	81.0 109.9	1.07 1.92	5.25 8.75	1.07 1.92	5.25 8.75	1.41 1.91	1.22 1.61	6.2
SME 45SB SME 45LSB	45	32	105	22.5	20 x 17 x 14	72.7 90.0	105.8 143.6	1.61 2.88	7.82 13.08	1.61 2.88	7.82 13.08	2.41 3.27	2.86 3.57	10.5
