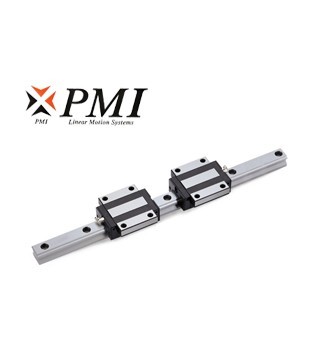

重負荷型MSA系列

產品簡介MSA系列直線導軌采用4列圓弧接觸式及45°觸角的鋼珠列設計，提供徑向、反徑向及橫方向四方向的相同額定負荷能力，無論X、Y、Z等軸的各種安裝方式都可以使用，并且可在維持低摩擦阻力情況下均勻的施以預壓，增強四個受力方向的剛性，特別適合高精度與高負荷的運動方式。?專利的潤滑油路設計，能夠均勻的將潤滑油脂注入每個循環回路，無論各種安裝方式都可以獲得最佳的潤滑效果，并且提升整體的行走順暢

產品簡介
	MSA系列直線導軌采用4列圓弧接觸式及45°觸角的鋼珠列設計，提供徑向、反徑向及橫方向四方向的相同額定負荷能力，無論X、Y、Z等軸的各種安裝方式都可以使用，并且可在維持低摩擦阻力情況下均勻的施以預壓，增強四個受力方向的剛性，特別適合高精度與高負荷的運動方式。專利的潤滑油路設計，能夠均勻的將潤滑油脂注入每個循環回路，無論各種安裝方式都可以獲得最佳的潤滑效果，并且提升整體的行走順暢度與使用壽命，實現高精度、高可靠度及平滑穩定的直線運動需求。
	產品特性
	?高剛性，四方向等負荷設計	?具自動調心能力
	?行走順暢度佳，低噪音	?具互換之特性

MSA A/LA尺寸表

注: 規格55與65的需求,請選用MSA-E / MSA-LE之型號
注*: 單:單滑塊 / 雙:雙滑塊緊密接觸
注: 滾珠型系列線性滑軌基本額定動負荷的額定疲勞壽命為50km，將50km的額定疲勞壽命的C換算成100km的額定疲勞壽命的C₁₀₀
可利用下式C=C₁₀₀ × 1.26

單位:mm

型號	外形尺寸					滑塊尺寸
型號	高度 H	寬度 W	長度 L	W₂	H₂	B	C	S × l	L₁	T	T₁	N	G	K	d₁	油嘴規格
MSA 15A	24	47	56.3	16	4.2	38	30	M5 × 11	39.3	7	11	4.3	7	5.7	3.3	G-M4
MSA 20A MSA 20LA	30	63	72.9 88.8	21.5	5	53	40	M6 × 10	51.3 67.2	7	10	5	12	5.8	3.3	G-M6
MSA 25A MSA 25LA	36	70	81.6 100.6	23.5	6.5	57	45	M8 × 16	59 78	11	16	6	12	5.8	3.3	G-M6
MSA 30A MSA 30LA	42	90	97 119.2	31	8	72	52	M10 × 18	71.4 93.6	11	18	7	12	6.8	3.3	G-M6
MSA 35A MSA 35LA	48	100	111.2 136.6	33	9.5	82	62	M10 × 21	81 106.4	13	21	8	11.5	8.6	3.3	G-M6
MSA 45A MSA 45LA	60	120	137.7 169.5	37.5	10	100	80	M12 × 25	102.5 134.3	13	25	10	13.5	10.6	3.3	G-PT1/8

型號	導軌尺寸					基本額定負荷		容許靜力矩					重量
	寬度 W₁	高度 H₁	節距 P	E std.	D × h × d	動負荷C kN	靜負荷Co kN	M_p kN-m		M_Y kN-m		M_R kN-m	滑塊 kg	導軌 kg/m
	寬度 W₁	高度 H₁	節距 P	E std.	D × h × d	動負荷C kN	靜負荷Co kN	單*	雙*	單*	雙*	M_R kN-m	滑塊 kg	導軌 kg/m
MSA 15A	15	15	60	20	7.5 × 5.3 × 4.5	11.8	18.9	0.12	0.68	0.12	0.68	0.14	0.18	1.5
MSA 20A MSA 20LA	20	18	60	20	9.5 × 8.5 × 6	19.2 23.3	29.5 39.3	0.23 0.39	1.42 2.23	0.23 0.39	1.42 2.23	0.29 0.38	0.4 0.52	2.4
MSA 25A MSA 25LA	23	22	60	20	11 × 9 × 7	28.1 34.4	42.4 56.5	0.39 0.67	2.20 3.52	0.39 0.67	2.20 3.52	0.48 0.63	0.62 0.82	3.4
MSA 30A MSA 30LA	28	26	80	20	14 × 12 × 9	39.2 47.9	57.8 77.0	0.62 1.07	3.67 5.81	0.62 1.07	3.67 5.81	0.79 1.05	1.09 1.43	4.8
MSA 35A MSA 35LA	34	29	80	20	14 × 12 × 9	52.0 63.6	75.5 100.6	0.93 1.60	5.47 8.67	0.93 1.60	5.47 8.67	1.25 1.77	1.61 2.11	6.6
MSA 45A MSA 45LA	45	38	105	22.5	20 × 17 × 14	83.8 102.4	117.9 157.3	1.81 2.13	10.67 16.95	1.81 2.13	10.67 16.95	2.57 3.43	2.98 3.9	11.5

MSA E/LE尺寸表
	型號螺栓規格S1S2MSA 15M5M4MSA 20M6M5MSA 25M8M6MSA 30M10M8MSA 35M10M8MSA 45M12M10MSA 55M14M12MSA 65M16M14

注*: 單:單滑塊 / 雙:雙滑塊緊密接觸
注: 滾珠型系列線性滑軌基本額定動負荷的額定疲勞壽命為50km，將50km的額定疲勞壽命的C換算成100km的額定疲勞壽命的C₁₀₀
可利用下式C=C₁₀₀ × 1.26

單位:mm

型號	外形尺寸					滑塊尺寸
型號	高度 H	寬度 W	長度 L	W₂	H₂	B	C	S × l	L₁	T	T₁	T₂	N	G	K	d₁	油嘴規格
MSA 15E	24	47	56.3	16	4.2	38	30	M5 × 7	39.3	7	11	7	4.3	7	5.7	3.3	G-M4
MSA 20E MSA 20LE	30	63	72.9 88.8	21.5	5	53	40	M6 × 10	51.3 67.2	7	10	10	5	12	5.8	3.3	G-M6
MSA 25E MSA 25LE	36	79	81.6 100.6	23.5	6.5	57	45	M8 × 10	59 78	11	16	10	6	12	5.8	3.3	G-M6
MSA 30E MSA 30LE	42	90	97 119.2	31	8	72	52	M10 × 10	71.4 93.6	11	18	10	7	12	6.8	3.3	G-M6
MSA 35E MSA 35LE	48	100	111.2 136.6	33	9.5	82	62	M10 × 13	81 106.4	13	21	13	8	11.5	8.6	3.3	G-M6
MSA 45E MSA 45LE	60	120	137.7 169.5	37.5	10	100	80	M12 × 15	102.5 134.3	13	25	15	10	13.5	10.6	3.3	G-PT 1/8
MSA 55E MSA 55LE	70	140	161.5 199.5	43.5	13	116	95	M14 × 17	119.5 157.5	19	32	17	11	13.5	8.9	3.3	G-PT 1/8
MSA 65E MSA 65LE	90	170	199 253	53.5	15	142	110	M16 × 23	149 203	21.5	37	23	19	13.5	8.9	3.3	G-PT 1/8

型號	導軌尺寸					基本額定負荷		容許靜力矩					重量
	寬度 W₁	高度 H₁	節距 P	E std.	D × h × d	動負荷C kN	靜負荷Co kN	M_p kN-m		M_Y kN-m		M_R kN-m	滑塊 kg	導軌 kg/m
	寬度 W₁	高度 H₁	節距 P	E std.	D × h × d	動負荷C kN	靜負荷Co kN	單*	雙*	單*	雙*	M_R kN-m	滑塊 kg	導軌 kg/m
MSA 15E	15	15	60	20	7.5 × 5.3 × 4.5	11.8	18.9	0.12	0.68	0.12	0.68	0.14	0.18	1.5
MSA 20E MSA 20LE	20	18	60	20	9.5 × 8.5 × 6	19.2 23.3	29.5 39.3	0.23 0.39	1.42 2.23	0.23 0.39	1.42 2.23	0.29 0.38	0.4 0.52	2.4
MSA 25E MSA 25LE	23	22	60	20	11 × 9 × 7	28.1 34.4	42.4 56.6	0.39 0.67	2.20 3.52	0.39 0.67	2.20 3.52	0.48 0.63	0.62 0.82	3.4
MSA 30E MSA 30LE	28	26	80	20	14 × 12 × 9	39.2 47.9	57.8 77.0	0.62 1.07	3.67 5.81	0.62 1.07	3.67 5.81	0.79 1.05	1.09 1.43	4.8
MSA 35E MSA 35LE	34	29	80	20	14 × 12 × 9	52.0 63.6	75.5 100.6	0.93 1.60	5.47 8.67	0.93 1.60	5.47 8.67	1.25 1.67	1.61 2.11	6.6
MSA 45E MSA 45LE	45	38	105	22.5	20 × 17 × 14	83.8 102.4	117.9 157.3	1.81 3.13	10.67 16.95	1.81 3.13	10.67 16.95	2.57 3.43	2.98 3.9	11.5
MSA 55E MSA 55LE	53	44	120	30	23 × 20 × 16	123.6 151.1	169.8 226.4	3.13 5.40	17.57 28.11	3.13 5.40	17.57 28.11	4.50 6.00	4.17 5.49	15.5
MSA 65E MSA 65LE	63	53	150	35	26 × 22 × 18	198.8 253.5	265.3 375.9	6.11 11.84	33.71 57.32	6.11 11.84	33.71 57.32	8.36 11.84	8.73 11.89	21.9

MSA S/LS尺寸表	×關閉窗口

注*: 單:單滑塊 / 雙:雙滑塊緊密接觸
注: 滾珠型系列線性滑軌基本額定動負荷的額定疲勞壽命為50km，將50km的額定疲勞壽命的C換算成100km的額定疲勞壽命的C₁₀₀
可利用下式C=C₁₀₀ × 1.26

單位:mm

型號	外形尺寸					滑塊尺寸
型號	高度 H	寬度 W	長度 L	W₂	H₂	B	C	S × l	L₁	T	N	G	K	d₁	油嘴規格
MSA 15S	28	34	56.3	9.5	4.2	26	26	M4 x 5	39.3	7.2	8.3	7	5.7	3.3	G-M4
MSA 20S MSA 20LS	30	44	72.9 88.8	12	5	32	36 50	M5 x 6	51.3 67.2	8	5	12	5.8	3.3	G-M6
MSA 25S MSA 25LS	40	48	81.6 100.6	12.5	6.5	35	35 50	M6 x 8	59 78	10	10	12	5.8	3.3	G-M6
MSA 30S MSA 30LS	45	60	97 119.2	16	8	40	40 60	M8 x 10	71.4 93.6	11.7	10	12	6.8	3.3	G-M6
MSA 35S MSA 35LS	55	70	111.2 136.6	18	9.5	50	50 72	M8 x 12	81 106.4	12.7	15	11.5	8.6	3.3	G-M6
MSA 45S MSA 45LS	70	86	137.7 169.5	20.5	10	60	60 80	M10 x 17	102.5 134.3	16	20	13.5	10.6	3.3	G-PT1/8
MSA 55S MSA 55LS	80	100	161.5 199.5	23.5	13	75	75 95	M12 x 18	119.5 157.5	18	21	13.5	8.9	3.3	G-PT1/8
MSA 65S MSA 65LS	90	126	199 253	31.5	15	76	70 120	M16 x 20	149 203	23	19	13.5	8.9	3.3	G-PT1/8

型號	導軌尺寸					基本額定負荷		容許靜力矩					重量
	寬度 W₁	高度 H₁	節距 P	E std.	D × h × d	動負荷C kN	靜負荷Co kN	M_p kN-m		M_Y kN-m		M_R kN-m	滑塊 kg	導軌 kg/m
	寬度 W₁	高度 H₁	節距 P	E std.	D × h × d	動負荷C kN	靜負荷Co kN	單*	雙*	單*	雙*	M_R kN-m	滑塊 kg	導軌 kg/m
MSA 15S	15	15	60	20	7.5 x 5.3 x 4.5	11.8	18.9	0.12	0.68	0.12	0.68	0.14	0.18	1.5
MSA 20S MSA 20LS	20	18	60	20	9.5 x 8.5 x 6	19.2 23.3	29.5 39.3	0.23 0.39	1.42 2.23	0.23 0.39	1.42 2.23	0.29 0.38	0.3 0.39	2.4
MSA 25S MSA 25LS	23	22	60	20	11 x 9 x7	28.1 34.4	42.4 56.6	0.39 0.67	2.20 3.52	0.39 0.67	2.20 3.52	0.48 0.63	0.52 0.68	3.4
MSA 30S MSA 30LS	28	26	80	20	14 x 12 x 9	39.2 47.9	57.8 77.0	0.62 1.07	3.67 5.81	0.62 1.07	3.67 5.81	0.79 1.05	0.86 1.12	4.8
MSA 35S MSA 35LS	34	29	80	20	14 x 12 x 9	52.0 63.6	75.5 100.6	0.93 1.60	5.47 8.67	0.93 1.60	5.47 8.67	1.25 1.67	1.45 1.9	6.6
MSA 45S MSA 45LS	45	38	105	22.5	20 x 17 x 14	83.8 102.4	117.9 157.3	1.81 3.13	10.67 16.95	1.81 3.13	10.67 16.95	2.57 3.43	2.83 3.7	11.5
MSA 55S MSA 55LS	53	44	120	30	23 x 20 x 16	123.6 151.1	169.8 226.4	3.13 5.40	17.57 28.11	3.13 5.40	17.57 28.11	4.50 6.00	4.12 4.91	15.5
MSA 65S MSA 65LS	63	53	150	35	26 x 22 x 18	198.8 253.5	265.3 375.9	6.11 11.84	33.71 57.32	6.11 11.84	33.71 57.32	8.36 11.84	6.43 8.76	21.9
