產品簡介  | ||||

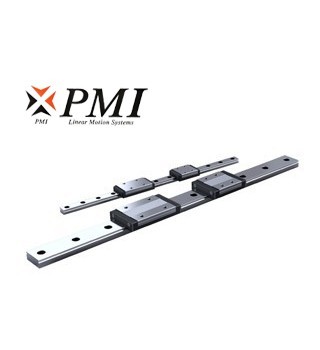

| MSC不銹鋼系列直線導軌采用2列歌德圓弧接觸式及45°接觸角的鋼珠設計，提供徑向、反徑向及橫方向四方向的相同額定負荷能力，無論X、Y、Z等軸的各種安裝方式都可以使用。超小型化與低摩擦阻力的設計，適合小型化設備使用。配合潤滑油路設計，能夠均勻的將潤滑油脂注入每個循環回路，無論各種安裝方式都可以獲得最佳的潤滑效果，并且提升整體的行走順暢度與使用壽命，實現高精度、高可靠度及平滑穩定的直線運動需求。 | ||||
產品特性 | ||||
| ?四方向等負荷設計 | ?行走順暢度佳，低噪音 | ?鋼珠鋼絲保持器設計 | ||
| ?超小型設計 | ?具互換之特性 | |||
| MSC M/LM尺寸表 | |
 | |
注*: 單:單滑塊 / 雙:雙滑塊緊密接觸
注: 滾珠型系列線性滑軌基本額定動負荷的額定疲勞壽命為50km，將50km的額定疲勞壽命的C換算成100km的額定疲勞壽命的C100
可利用下式C=C100 × 1.26
| 單位:mm |
| 型號 | 外形尺寸 | 滑塊尺寸 | |||||||||
| 高度 H | 寬度 W | 長度 L | W2 | H2 | B | C | S ×l | L1 | T | G | |
| MSC 7M MSC 7LM | 8 | 17 | 23.6 33.1 | 5 | 1.5 | 12 | 8 13 | M2 × 2.5 | 18.4 27.9 | 3.5 | ? 0.8 |
| MSC 9M MSC 9LM | 10 | 20 | 31.1 41.3 | 5.5 | 2.2 | 15 | 10 16 | M3 × 3 | 25.8 36 | 4.5 | ? 1 |
| MSC 12M MSC 12LM | 13 | 27 | 34.6 47.6 | 7.5 | 3 | 20 | 15 20 | M3 × 3.6 | 28 41 | 6 | ? 1.5 |
| MSC 15M MSC 15LM | 16 | 32 | 43.5 60.5 | 8.5 | 4 | 25 | 20 25 | M3 × 4.2 | 36.1 53.1 | 7 | G-M3 |
| 型號 | 導軌尺寸 | 基本額定負荷 | 容許靜力矩 | 重量 | |||||||||||
| 寬度 W1 | 高度 H1 | 節距 P | E std. | D × h × d | 動負荷C kN | 靜負荷Co kN | Mp N-m | MY N-m | MR N-m | 滑塊 g | 導軌 kg/m | ||||
| 單* | 雙* | 單* | 雙* | ||||||||||||
| MSC 7M MSC 7LM | 7 | 0 -0.05 | 4.7 | 15 | 5 | 4.2 x 2.3 x 2.4 | 0.94 1.36 | 1.28 2.24 | 2.6 7.4 | 15.33 37.92 | 2.6 7.4 | 15.33 37.92 | 4.7 8.3 | 13 18 | 0.22 |
| MSC 9M MSC 9LM | 9 | 0 -0.05 | 5.5 | 20 | 7.5 | 6 x 3.3 3.5 | 1.71 2.52 | 2.24 3.92 | 6.1 17.4 | 33.46 84.63 | 6.1 17.4 | 33.46 84.63 | 10.8 18.8 | 29 39 | 0.33 |
| MSC 12M MSC 12LM | 12 | 0 -0.05 | 7.5 | 25 | 10 | 6 x 4.5 x 3.5 | 2.62 3.77 | 3.52 5.72 | 11.4 28.3 | 63.96 141.52 | 11.4 28.3 | 63.96 141.52 | 22.2 36.0 | 40 60 | 0.63 |
| MSC 15M MSC 15LM | 15 | 0 -0.05 | 9.5 | 40 | 15 | 6 x 4.5 x 3.5 | 4.52 6.47 | 5.70 9.26 | 24.7 61.0 | 132.17 295.87 | 24.7 61.0 | 132.17 295.87 | 44.4 72.2 | 71 100 | 1.02 |
| MSD M/LM尺寸表 | |
 | |
注*: 單:單滑塊 / 雙:雙滑塊緊密接觸
注: 滾珠型系列線性滑軌基本額定動負荷的額定疲勞壽命為50km，將50km的額定疲勞壽命的C換算成100km的額定疲勞壽命的C100
可利用下式C=C100 × 1.26
| 單位:mm |
| 型號 | 外形尺寸 | 尺寸 | |||||||||
| 高度 H | 寬度 W | 長度 L | W2 | H2 | B | C | S ×l | L1 | T | G | |
| MSD 7M MSD 7LM | 9 | 25 | 30.8 40.5 | 5.5 | 2 | 19 | 10 19 | M3 × 3 | 20.6 30.3 | 3.9 | ? 1.5 |
| MSD 9M MSD 9LM | 12 | 30 | 38.7 50.7 | 6 | 3.7 | 21 23 | 12 24 | M3 × 3 | 27.1 39.1 | 5 | ? 1.5 |
| MSD 12M MSD 12LM | 14 | 40 | 44.5 60 | 8 | 4 | 28 | 15 28 | M3 × 4 | 31.0 46.5 | 6 | ? 1.5 |
| MSD 15M MSD 15LM | 16 | 60 | 55.5 74.5 | 9 | 4 | 45 | 20 35 | M4 × 4.5 | 40.3 59.3 | 7 | ? 1.5 |
| 型號 | 導軌尺寸 | 基本額定負荷 | 容許靜力矩 | 重量 | |||||||||||
| 寬度 W1 | 高度 H1 | 節距 P | E std. | D × h × d | 動負荷C kN | 靜負荷Co kN | Mp N-m | MY N-m | MR N-m | 滑塊 g | 導軌 kg/m | ||||
| 單* | 雙* | 單* | 雙* | ||||||||||||
| MSD 7M MSD 7LM | 14 | 0 -0.05 | 5.2 | 30 | 10 | 6 x 3.2 x 3.5 | 1.51 2.04 | 2.46 3.79 | 6.6 17.5 | 39.0 84.0 | 6.6 17.5 | 39.0 84.0 | 17.7 27.3 | 23 31 | 0.55 |
| MSD 9M MSD 9LM | 18 | 0 -0.05 | 7 | 30 | 10 | 6 x 4.5 x 3.5 | 2.79 3.64 | 4.37 6.39 | 15.6 33.8 | 90.3 175.2 | 15.6 33.8 | 90.3 175.2 | 40.7 59.5 | 41 57 | 0.96 |
| MSD 12M MSD 12LM | 24 | 0 -0.05 | 8.5 | 40 | 15 | 8 x 4.5 x 4.5 | 4.05 5.28 | 6.20 9.06 | 26.3 57.0 | 151.5 294.4 | 26.3 57.0 | 151.5 294.4 | 76.3 116.6 | 70 101 | 1.55 |
| MSD 15M MSD 15LM | 42 | 0 -0.05 | 9.5 | 40 | 15 | 8 x 4.5 x 4.5 | 7.08 9.40 | 10.18 15.26 | 62.5 135.2 | 301.4 616.1 | 62.5 135.2 | 301.4 616.1 | 216.9 325.3 | 150 126 | 2.99 |
